用屏蔽夾的工程經驗解說
雖然屏蔽夾有非常多的有點與成本優勢，但仍然有許多的工程問題需要厘清：
它的夾持力如何，如何計算摔落實驗時不會掉下來？根據廠商的回答，每個夾子的對屏蔽框的夾持力約為 1 kgf，所以計算摔落實驗時的G值之后就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。
它焊接在板子上的附著力為何？根據廠商的回答，每個夾子所能承受的推力為 5kgf 以上，應該足夠應付目前的消費電子產品需求。
有否建議多遠的距離應該擺放一個夾子？以手機為例，大約 25mm 擺放一個夾子就可以了。
吃錫厚度有無建議？吃錫厚度最好在0.1mm，太厚的話怕屏蔽框與電路板的中間會出現較大的空隙，影響EMI的效果。
一、功能與結構
凱鼎屏蔽罩夾子，屏蔽罩固定夾，屏蔽罩彈性支架，SMT夾子，貼片夾子

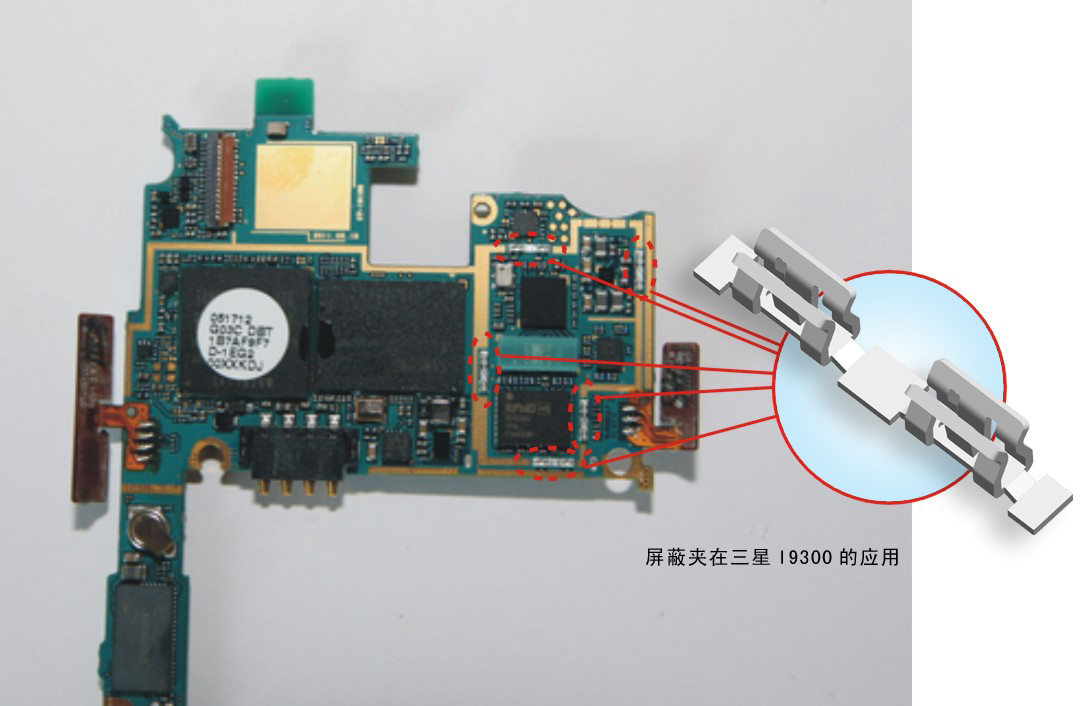

主要功能：手機主板，平板電腦主板，無線路由主板，各種電子設備主板貼片用支撐屏蔽罩用。
用此夾子可以替代老式的屏蔽框，且維修和拆裝方便老式的是焊接的，現在的夾子用載帶包裝
SMT貼片焊接在主板上，屏蔽罩卡在夾子上面。
規格：
015夾子 L6.5*W0.8*H1.28*S0.15 固定屏蔽罩厚度T=0.15MM
020夾子 L6.5*W0.8*H1.28*S0.2 固定屏蔽罩厚度T=0.2MM
注解：夾子采用高速沖模生產，材質選用進口SUS301，表面電鍍霧錫，自動化SMT專用載帶包裝，貼片快速方便。產品類型：板上式
新料號：KD-PBJ-001
產品規格：H=0.80mm
產品外形尺寸（長x寬x高）：6.5*0.8*1.28（mm）
板上高度：0.80mm
配合屏蔽罩(線徑)厚度：0.20mm
目前日產能：500K
最小包裝量：10K
備註：標準物料，可通用
|
二、屏蔽夾與屏蔽框優劣勢對比 |
||||||||||||||||||
|
專業生產屏蔽夾，尺寸精確，質量上乘，優質的售后服務，交貨及時。
該產品彈性好，易上錫，采用SMD載帶包裝，貼裝方便，更好地分隔了屏蔽區，加強了屏蔽效果，降低了屏蔽罩、屏蔽框的生產工藝、材料、可焊性、平整度及包裝的要求，降低了屏蔽罩、屏蔽框的生產使用成本，
同時也降低了后續主板生產、檢驗、維修等方面的成本，貼片生產檢驗合格后加蓋屏蔽罩，維修時可將屏蔽罩直接從固定夾上取下，而不再需要將屏蔽罩高溫吹脫，避免了高溫吹脫屏蔽罩時吹壞主板，大大降低了因維修所產生的壞板率，對手機主板起到了直接保護作用。是一款取代屏蔽框的最佳產品。屏蔽夾適用于所有傳統的電纜屏蔽，可進行符合EMC標準的接線，以及較短的低電阻觸點過渡。 這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之后，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等于少了一個屏蔽框的費用。我們大概比較了一下屏蔽框(Shielding frame)與屏蔽夾(shielding clip)之間的優缺點如下：
|
|
三、產品規格生產程序 |
|
客戶提供產品樣品或者產品設計圖，提供OEM私人訂制。
我方根據樣品或者圖紙設計模具，圖紙并供客戶參考或訂制再生產。 |
|
四、包裝及產品說明 |
|
該產品彈性好，易上錫，采用SMD載帶包裝，貼裝方便，更好地分隔了屏蔽區，加強了屏蔽效果，降低了屏蔽罩、屏蔽框的生產工藝、材料、可焊性、平整度及包裝的要求，降低了屏蔽罩、屏蔽框的生產使用成本。
|
|
五、適用范圍 |
|
專業生產、銷售：EMI/RFI SMD Shield Clip（屏蔽夾），屏蔽罩夾子，屏蔽罩固定夾，屏蔽蓋夾子屏蔽罩固定夾,手機屏蔽夾，平板電腦屏蔽夾，PTC0703B屏蔽夾，PTC1121N屏蔽夾；PTC0703B屏蔽夾；PTC0706B屏蔽夾；廣泛應用于平板電腦，GPS車載，智能手機等電子產品。
|
|
六、管理與品質認證 |
|
ISO9001質量管理體系認證 |
另外一點需要設計者別注意的，就是使用屏蔽夾 (shielding clip)會在屏蔽罩(shielding can)與電路板之間形成一縫隙，這道縫隙可能會高達0.2mm，必須請 RF 工程師特別留意這樣會不會影響到RF的性能，其實也可以考慮特別將屏蔽罩設計成有凹槽形狀來避開屏蔽夾的地方。
設計屏蔽罩要注意什么事項
設計注意事項
1：放置屏蔽蓋的托盤活動空間太大，貼片時容易擺動，造成吸取不到，必須是物料放在托盤中，有1.0MM左右的活動空間，太大造成物料擺動，太小取料可能取不上來。
2：屏蔽蓋的取料點大小要合適，取料點盡量在物料中間，取料點的尺寸最好是Φ6.0mm，取料點越大，貼片的穩定性越高，效率也就越高。
構成及應用由支腿及罩體組成，支腿與罩體為活動連接；罩體呈球冠狀。
此部件主要應用于手機,GPS等領域,是防止電磁干擾（EMI）、對PCB板上的元件及LCM起屏蔽作用。
屏蔽罩的材料一般采用0.2mm厚的不銹鋼和洋白銅為材料，其中洋白銅是一種容易上錫的金屬屏蔽材料。采用SMT貼片時應考慮吸盤的設計。
屏蔽夾一般使用到無線通訊的產品，通常都會在電路板上設計屏蔽框來隔絕電磁干擾但要使屏蔽框發發揮揮功能，一般都需要用到兩個零部件，一個是使用SMT打件的屏蔽框另一個是屏蔽罩，這么一來就必須要開兩套以上的Press模具。
姑且不論開模具的費用，就我使用屏蔽框的經驗，它必須要經過好幾道的板金加工才能成型，而且一般的屏蔽框都被要求要可以上SMT機器打件，所以其平面度的要求一般都被要求要作到0.10mm以下，因為大部分的鋼板厚度都開在0.12mm，假設使用階梯式鋼板，鋼板的厚度最多也只能有0.15mm，所以低良率，重工需求高的情況下，讓這種屏蔽框的費用一直居高不下。而且大部分的SMT打件還得另外準備卷帶，這又是另外一筆費用。
現在有些腦筋動得快的廠商想出了使用夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT打件，而且體積小所以不怕變形，其實早期的管狀保險絲就有類似的設計產品了。
這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之後，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等於少了一個屏蔽框的費用。我們大概比較了一下屏蔽框與屏蔽夾之間的優缺點如下：
1、零件成本
屏蔽框: 開模費用約USD3000~4000
一個屏蔽框的費用約USD0.25~0.45之間，視大小而定。
屏蔽夾:無須開模費用。
一個屏蔽夾的費用約USD0.014，假設一個屏蔽框需要4~8個屏蔽夾，則費用約在USD0.056~0.112。
2、SMT打件成本
屏蔽框:1.屏蔽框的平整度問題影響打件良率。 2.屏蔽框會影響AOI的檢出率。
3.必須使用泛用機來打件，速度慢。
屏蔽夾:1》. 無平整度的問題。
2》.不會影響AOI。
3》.可使用快速機打件。
3、維修費用
1.屏蔽框會遮蔽元件，不利維修，經常需要減除中間的十字肋或部份邊框。
2.高溫維修會造成退色問題，更換麻煩。
屏蔽夾:1. 不會影響維修。
2.有外觀問題時容易更換。
4、測試
屏蔽框:屏蔽框的十字肋及框邊經常影響測試點的擺放，造成測試點擺放不易，甚至降低測試涵蓋率。
屏蔽夾:測試點不需要做特別的讓位。
組裝
屏蔽框:組裝屏蔽罩時容易對位。
屏蔽夾:組裝屏蔽罩時需要對位，容易有偏差，建議要訓練作業員從一個角落的兩端先對位後組裝。
雖然屏蔽夾有非常多的有點與成本優勢，但仍然有許多的工程問題需要釐清：
它的夾持力如何，如何計算摔落實驗時不會掉下來？根據廠商的回答，每個夾子的對屏蔽框的夾持力約為 1 kgf，所以計算摔落實驗時的G值之後就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。
它焊接在板子上的附著力為何？根據廠商的回答，每個夾子所能承受的推力為 5kgf 以上，應該足夠應付目前的消費電子產品需求。
有否建議多遠的距離應該擺放一個夾子？根據廠商的回答，以手機為例，大約 25mm 擺放一個夾子就可以了。
吃錫厚度有無建議？根據廠商的回答，吃錫厚度最好在0.1mm，太厚的話怕屏蔽框與電路板的中間會出現較大的空隙，影響EMI的效果。
另外一點需要設計者別注意的，就是使用屏蔽夾 會在屏蔽罩與電路板之間形成一縫隙，這道縫隙可能會高達0.2mm，必須請 RF 工程師特別留意這樣會不會影響到RF的性能，其實也可以考慮特別將屏蔽罩設計成有凹槽形狀來避開屏蔽夾的地方。
基本上我們在彎角的地方都設計擺放了一個屏蔽夾，這樣可以讓作業員比較方便安裝屏蔽罩時的對位準確。然後在其他沒有屏蔽夾的地方也設計了一些接地的佈線，一來可以稍微提昇屏蔽罩的電磁隔絕能力，另一方面也可以為屏蔽夾無效時，馬上可以更改為屏蔽框，而無需要重新設計電路板。
